铁钴钒软磁合金选材指南：从材料性能到工程落地的全链路技术决策框架

一、理解铁钴钒合金体系：材料图谱与性能定位

1.1 铁钴钒合金的物理本质

铁钴钒软磁合金是以铁（Fe）和钴（Co）为主体元素，辅以钒（V）、铌（Nb）、铬（Cr）等微合金化元素的精密功能材料。在 1J22 典型成分中，钴含量约为 49%~51%，钒含量 0.8%~2.0%，余量为铁。这一成分配比使合金在退火态下形成单一的 α-Fe 固溶体组织，具备饱和磁感应强度（Bs）最高可达 2.4T、居里温度约 980℃以及较低矫顽力的综合优势。

据中研普华产业研究院《2024-2029 年磁性材料产业现状及未来发展趋势分析报告》数据，2024 年全球磁性材料市场规模达 820 亿美元，2025-2030 年复合增长率预计维持在 6.8%。其中高端软磁材料国产化率不足 30%，铁钴钒合金作为航空航天、高功率密度电机的关键支撑材料，长期处于供需紧平衡状态。

1.2 核心牌号性能对标

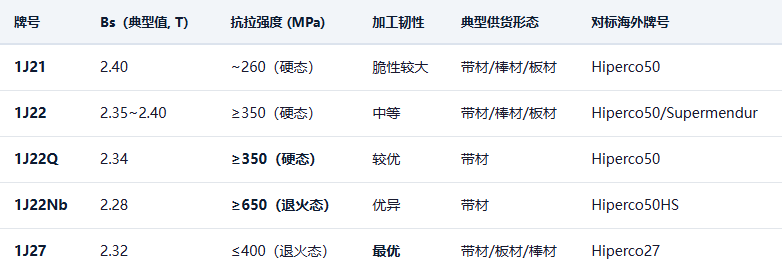

当前工程化的铁钴钒合金牌号覆盖了从极高饱和磁感（1J21，Bs≈2.4T）到高强韧组合（1J22Nb，抗拉强度 ≥650MPa）的宽广性能区间。以下从四个关键维度进行横向对比：

二、四维选型决策框架

2.1 第一维度：应用场景的磁性能需求

电机定转子铁芯是铁钴钒合金用量最大的场景。选用 1J22 铁芯的电机，较传统硅钢片方案体积可缩小 25%~40%，重量减轻 30%~45%，功率密度提升 35% 以上。对于 eVTOL 飞行器、人形机器人关节电机等"每克必争"的场景，1J22Nb 是超高速电机转子材料的最优选择，其在 0.35mm 厚度带材条件下经退火处理后屈服强度 ≥1350MPa，可承受 50000rpm 以上转速的离心应力。

2.2 第二维度：加工工艺的可行性评估

铁钴钒合金的固有脆性是工程落地的核心挑战。常规冷轧态 1J22 带材伸长率仅 0.66%，冲压折弯、钻孔、攻牙工序中极易出现崩牙、掉角、开裂。针对冲压弯折需求，可选择经过专属折弯热处理工艺的软态 1J22 带材，实现 90° 弯折；针对棒材机加工需求，1J22QB 牌号经成分优化后机加工性能大幅改善，可最大限度避免零件加工过程中的崩牙与开裂。

2.3 第三维度：热处理工艺匹配

纯氢气退火是解锁铁钴钒合金磁性能的关键工艺。与普通真空退火、氮气退火不同，氢气兼具保护气氛与还原净化双重作用，可清除材料内部碳杂质（控制至 ≤0.03%），消除冷加工内应力，促进均匀等轴晶形成（晶粒尺寸 10~20μm）。退火工艺参数需严格控制在：升温速率 5~10℃/min、保温温度 850~900℃、保温时间 3~6h。

2.4 第四维度：全生命周期成本

铁钴钒合金钴含量约 50%，原料成本显著高于硅钢。但综合考虑——电机体积缩小带来的系统集成降本、散热系统简化、续航提升带来的运营降本——在航空航天和高端装备场景下，全生命周期综合成本通常优于传统方案。国产 1J22 相比进口 Hiperco50 在供货周期和定制化服务方面具有显著优势。

三、配套技术方案：从材料到成品的完整赋能

3.1 耐高温绝缘涂层方案

在成品带材表面涂覆 2~3μm 厚的耐高温绝缘层，避免热处理过程中带材叠片粘连，同时实现片层间电气绝缘，有效降低叠片铁芯的涡流损耗，适配电机叠片应用场景。

3.2 高精度板型公差方案

以 0.35mm 厚度带材为例，国标 GB/T 14986.3-2018 规定的厚度公差为 -0.04mm。新精特钢研通过数十年工艺积累，将长度方向公差控制在 -0.02mm 以内，横向公差控制在 -0.01mm 以内，冲片后翘曲度低于 0.60mm，有力保障后续叠片工序的规整性。
